ALMANYA’DAN YER RADARI TEKNOLOJİSİ


KS-700


Özellikleri / Teknik Veriler


KS-700 cihazı yeraltındaki boşlukların lokalizasyonu/yerlerinin belirlenmesi için geliştirilmiştir. Bu bir yer radarıdır (Ground Penetrating Radar-GPR) ve "FMCW-radar” prensibine göre çalışmaktadır. Yer radarı sert zemin yapısında 0 m – 40 m arasındaki derinliklerde araştırma yapar. Kalkerli zemin yapısında, 60 m. derinlikte 2. Dünya savaşından kalan tünelleri tespit ettik; bu tüneller 5 m genişlikte ve 7 m derinlikteydi. Web sitemizin referanslar sayfasında belirtildiği gibi; bu cihaz ile 18. Yüzyıldan kalan daha küçük yeraltı boşluklarının yerleri belirlendi, kömür madeni ocaklarına doğru yeraltı sürünme kanalları tespit edildi. Bu kanallar yerin 26,3 m derinliğinde bulunuyordu ve yer radarı ile kolayca belirlendi. Yer radarımız ile yeraltında gömülü bulunan metallerin tespiti de yapılmaktadır; cihazımız güney ülkelerde daha çok bu tip yeraltı aramaları için kullanılmaktadır.  Bodrum katları, sığınak, tünel vs. gibi boşlukların, metallerin belirlenmesinde; ayrıca kanalların, yeraltına döşenmiş hatların (elektrik, su hatları), eski maden ocaklarının ve benzeri daha çok yerlerin tespitinde. Bu radar, ölçüm verilerinialmakta ve bu veriler ölçüm esnasında canlı olarak Tablet PC’de 2D-Grafik halinde anında sergilenmektedir.

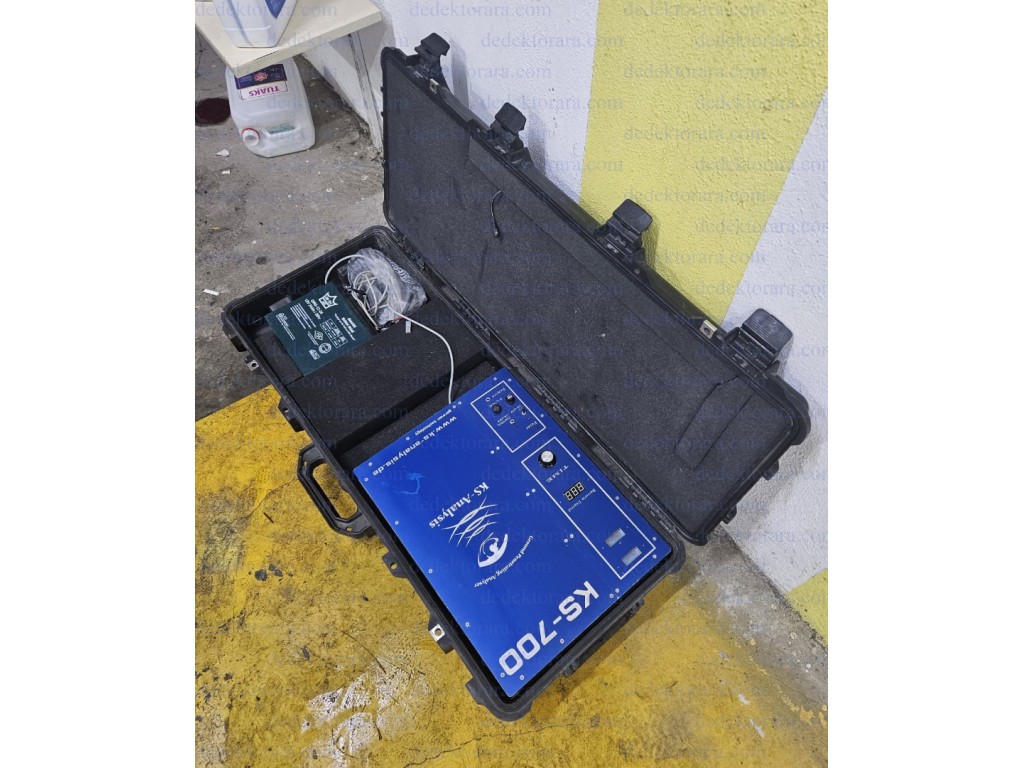

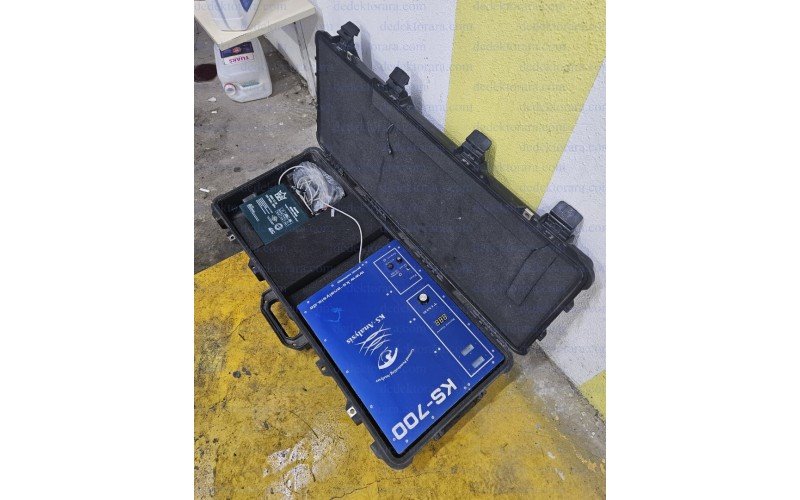

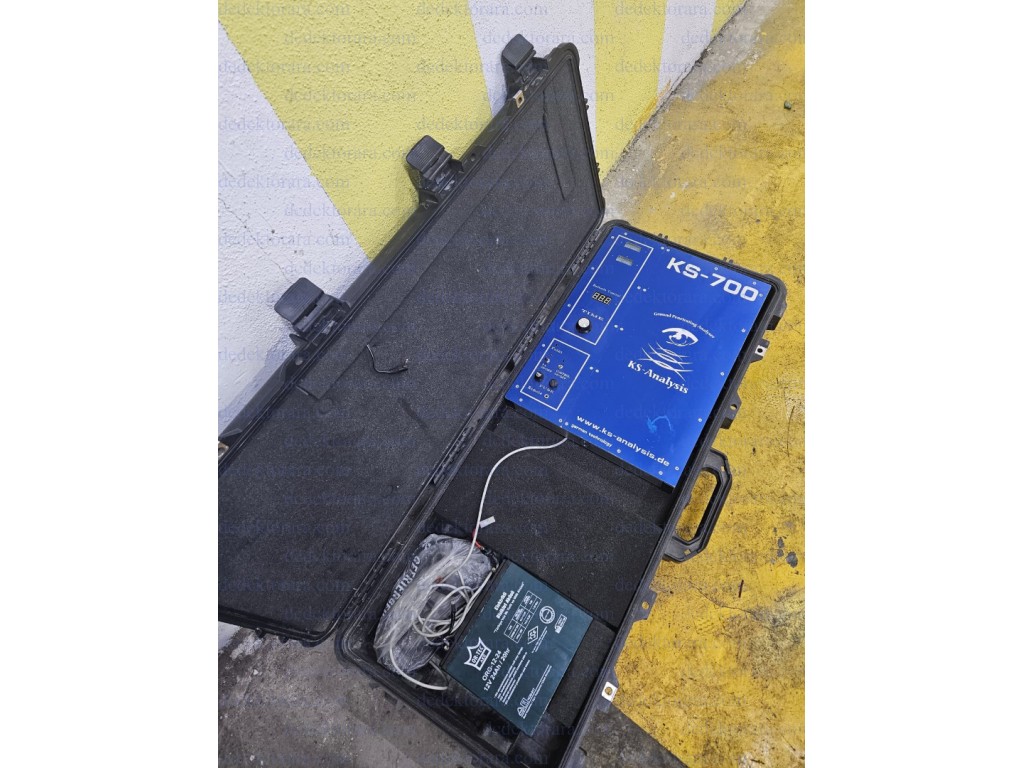

KS-700 teslimatı:

– Elektronik kontrol ünitesi


– 2D (2 boyutlu) görselleştirme yazılım (3D yazılım için "Golden Surfer”in yazılımı ayrıca satın alınmalı, "Voxler” bu cihaz ile kullanılır),

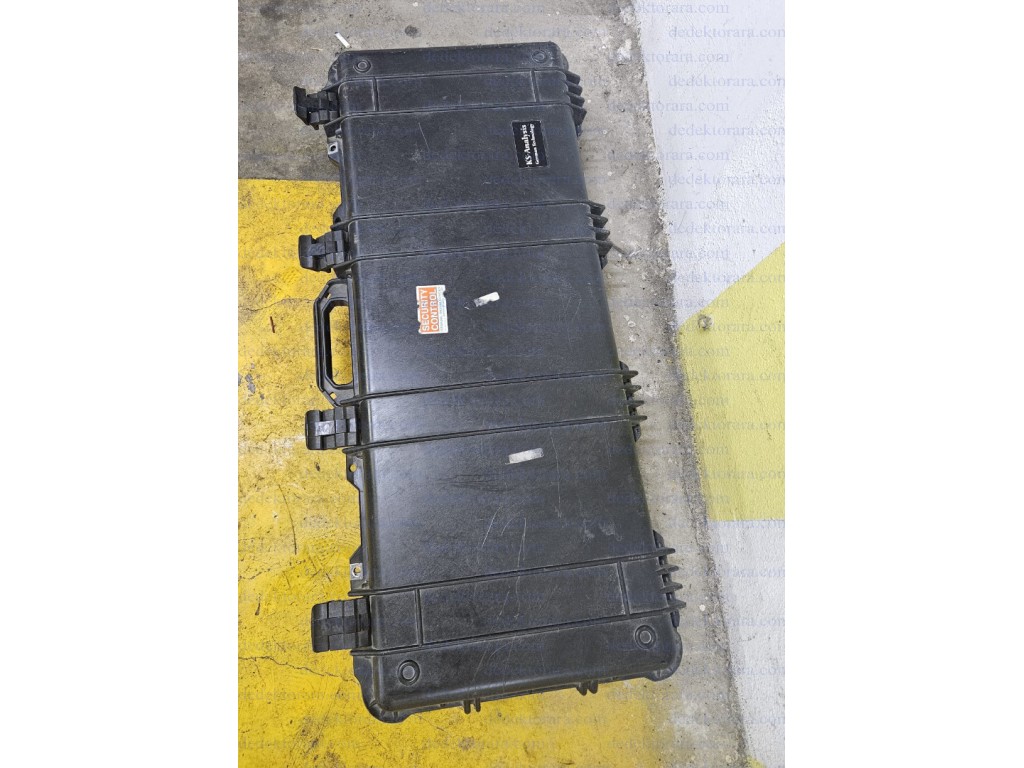

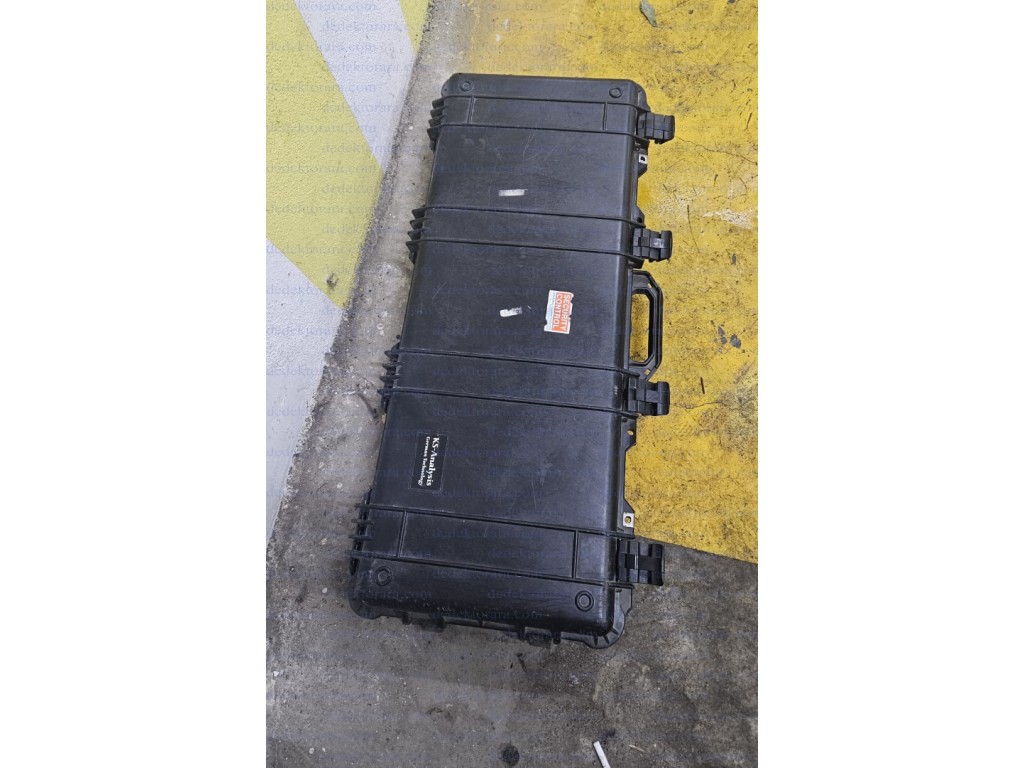

– Akü taşıma çantası, cihaz (KS-700) taşıma çantası,


– Akü için USB kablosu,


– Bağlantı kablosu,


– 1 Anten (cihazla bütünleşmiş/cihaza sabit).


Çoğu üreticiler çeşitli frekans alanları ve bu nedenle farklı antenler sunuyorlar. Frekans ne kadar düşük olursa o kadar çok derinliğe erişilir/inilir, fakat çözünürlük de o derecede daha kötü olur. Çözünürlüğün anlamı: Düşük frekans ile küçük bir nesneyi bulmak mümkün değildir, fakat daha iyi bir derinlik performansına ulaşılır. Bu nedenle kimi imalatçılar çeşitli frekans alanlarında farklı antenler sunan darbe (puls) radarlarını üretmekte. Jeofizik çelişkiyi en iyi mertebede ortadan kaldırmak için, uzlaşmacı bir çözüm bulmak zorunluluğu ortaya çıktı. Kendi cihazlarımızla bu sorunu çözdük. FMCW radar üzerine uzmanlaştık ve böylelikle bir taraftan zemin yapısına göre çok iyiderinliğe nüfuz eden ve kabul edilebilir uygun çözünürlük sunan bir çalışma frekansı seçtik.


Bu nedenle çeşitli antenlere ihtiyacımız yoktur.


Yer radarının sevkiyatı esnasında kullanım kılavuzu CD’si birlikte gönderilir. Bu kullanım kılavuzunda ölçme süreci yazılım ayarları ve cihazın ayarlanması açıklanmakta ve gösterilmektedir. Dünya çapında müşterilerimiz bulunduğundan bir video film hazırladık, video filmin içeriği;


1. Yer radarının kurulması,


2. Yer radarının çalıştırılmasına başlanılması,


3. Yazılımın ayarlanması,


4. Komple ölçme süreci,


5. Ölçüm diyagramlarının değerlendirilmesi,


6. Ölçüm verilerinin kaydedilmesi,


7. Yer radarının kapatılması.


2D yazılım çalıştırıldığında İngilizce lisanı görülür. Yazılım İngilizce, Almanca ve Türkçe lisanındadır.





Kullanım alanları:

· Yeraltındaki sorunlu kalıntıların, atıkların araştırılmasında


· İnşaat öncesi etüt çalışmalarında


· Riskli madencilik hasarları ve toprak hareketlerinde


· Yeraltı bodrumlarının, geçit sistemlerinin ve maden galerilerinin, tünellerin vs. lokalizasyonunda


· Yeraltındaki boru, hat, duvar vs. gibi nesne ve objelerin, ayrıca boşlukların, yeraltı sularının ve su kaynaklarının lokalizasyonunda


· Arkeolojide ve diğer birçok yeraltı tarama, arama ve araştırmalarında.


Cihazın tarifi:


· FMCW yer radarı


· Ağırlık: 5,1 kg (aküsüz)


· Sabit şekilde monte edilmiş anten, antenin değiştirilmesi mümkün değil


· Dizüstü bilgisayar ile ölçümlerin yerinde değerlendirilmesi (aksesuara dâhil değil)


· İletişim sistemi: MS-Windows


· 2D veri görselleştirme yazılımı ve Areal (alansal) ölçüm


· Ebadı: 44 x 33 x 20 cm


· Tek kişi tarafından rahatlıkla taşınır


· Radar elektronikleri için, her türlü oto aküsü şarj cihazı ile şarj edilebilen 12 V 18 Ah kurşun-asit aküsü ile kullanma (aksesuara dâhil değil).


KS 700 Özellikleri

Radar tipi:FMCW-Radar (frekans modülasyonlu sürekli dalga radarı)

Ölçüsü:Uzunluk:445 mm

Genişlik:334 mm

Yükseklik:200 mm (taşıma kolu hariç)

Ağırlığı:5,1 kg

Çalıştırma:12 Volt /min. 10 Ah akü

Sinyal verici:Zaman ayarlı (1-15 saniye)

Örnekleme süresi:20ns-100ns

Gerçek zamanlı örnekleme:1.25 kHz – 50 MHz

Maksimum örnekleme:1 GHz

Bant genişliği:A/D-Konvertör DC-60 MHz

Veri işlem:FFT (Fast Fourier Transform) üzerinden

FFT çözünürlük:2048 lines

Erişilebilen derinlik:(kalkerli zemin yapısında)

30 metre

60 metre

Arayüz:USB

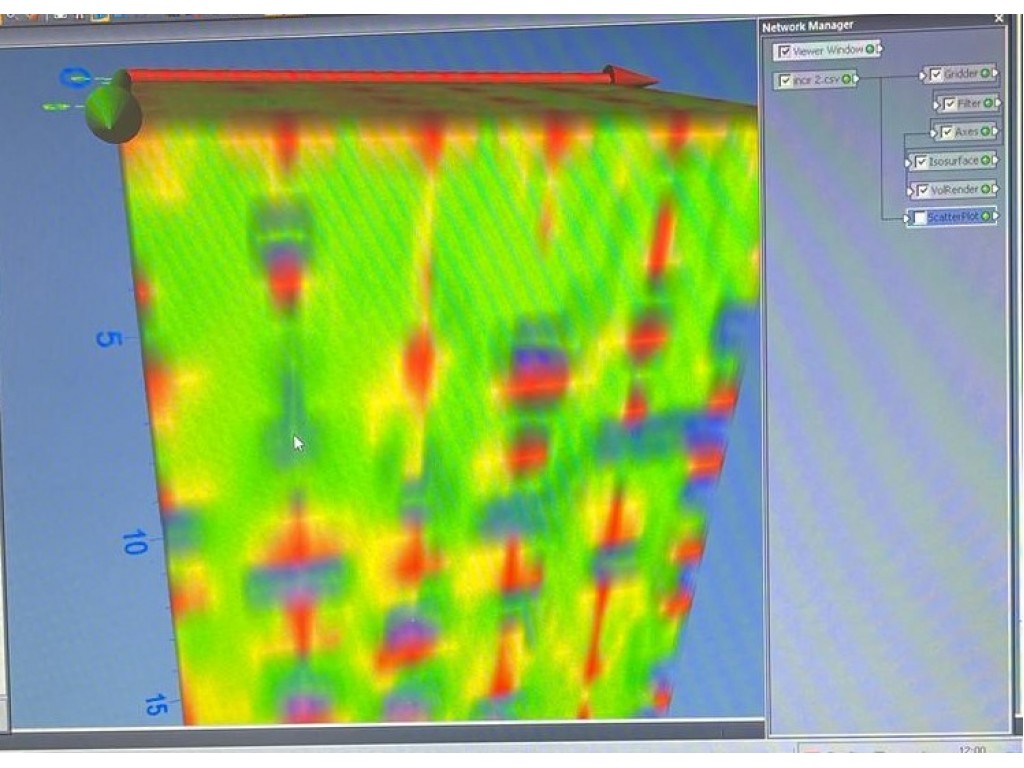

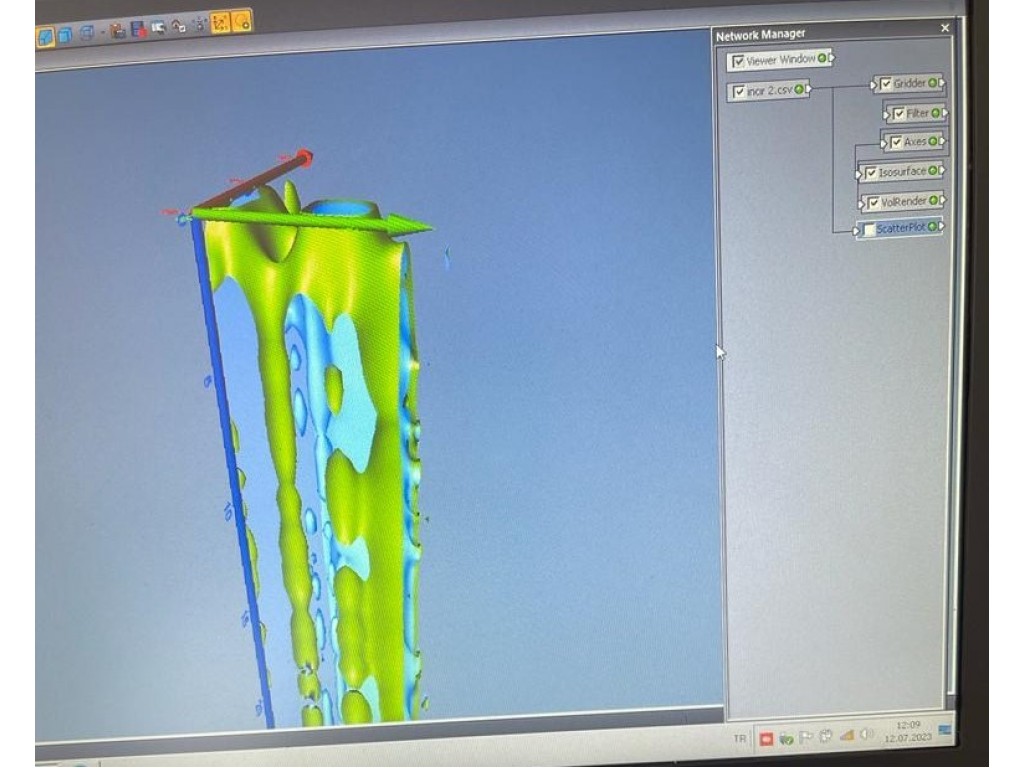

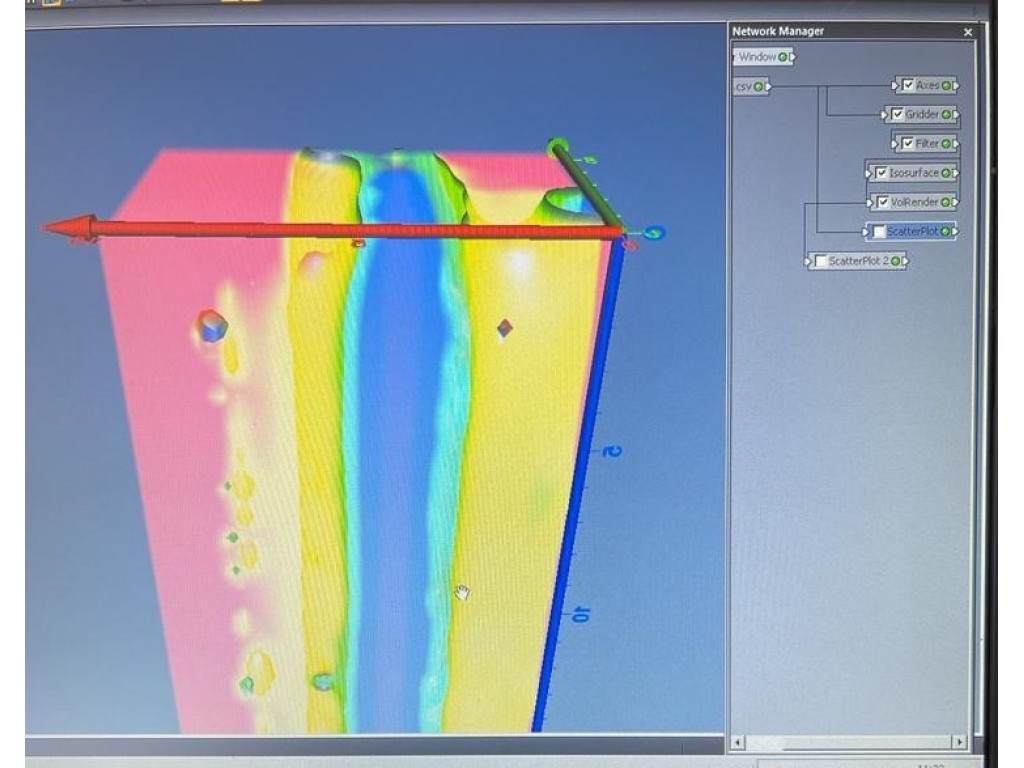

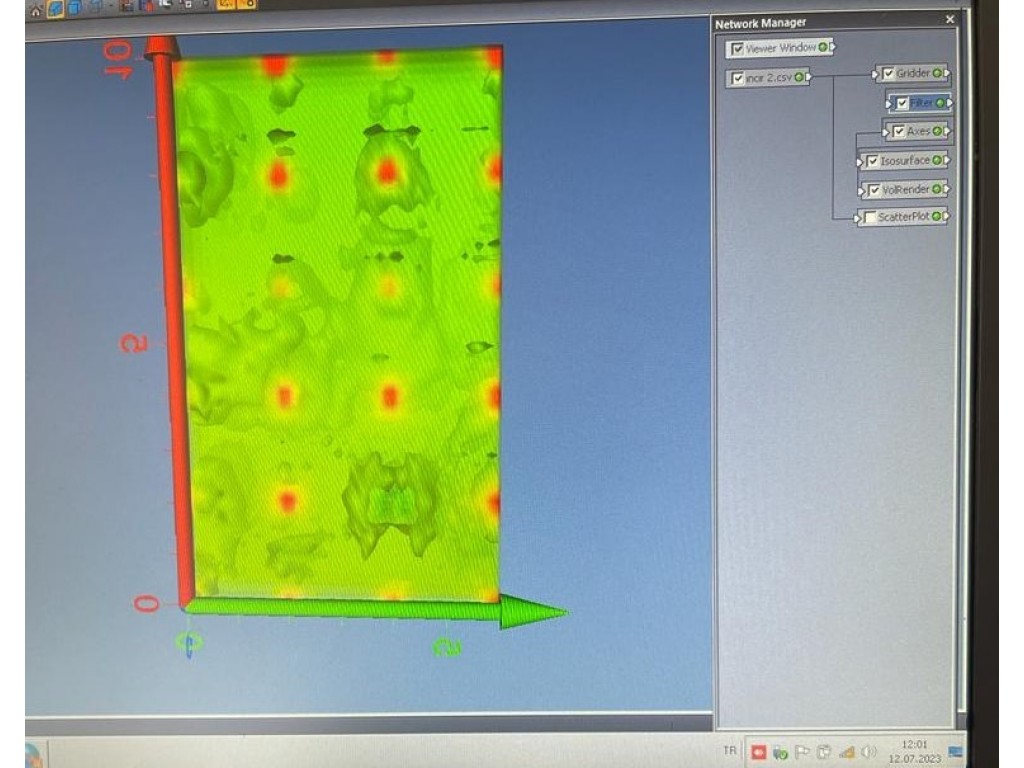

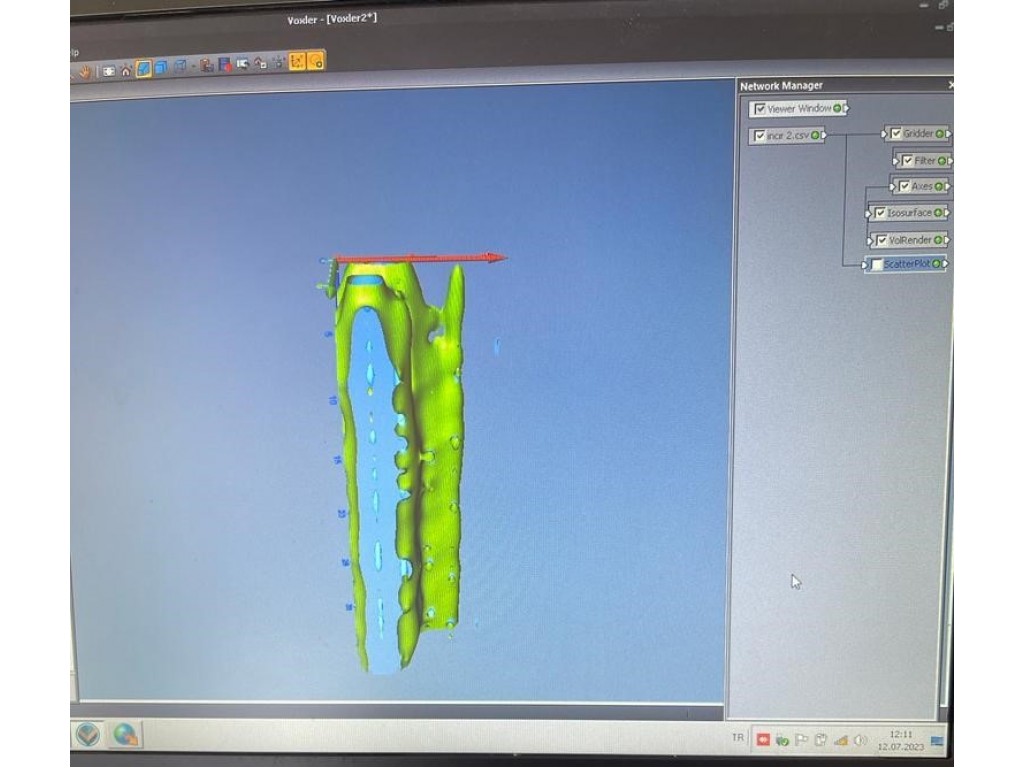

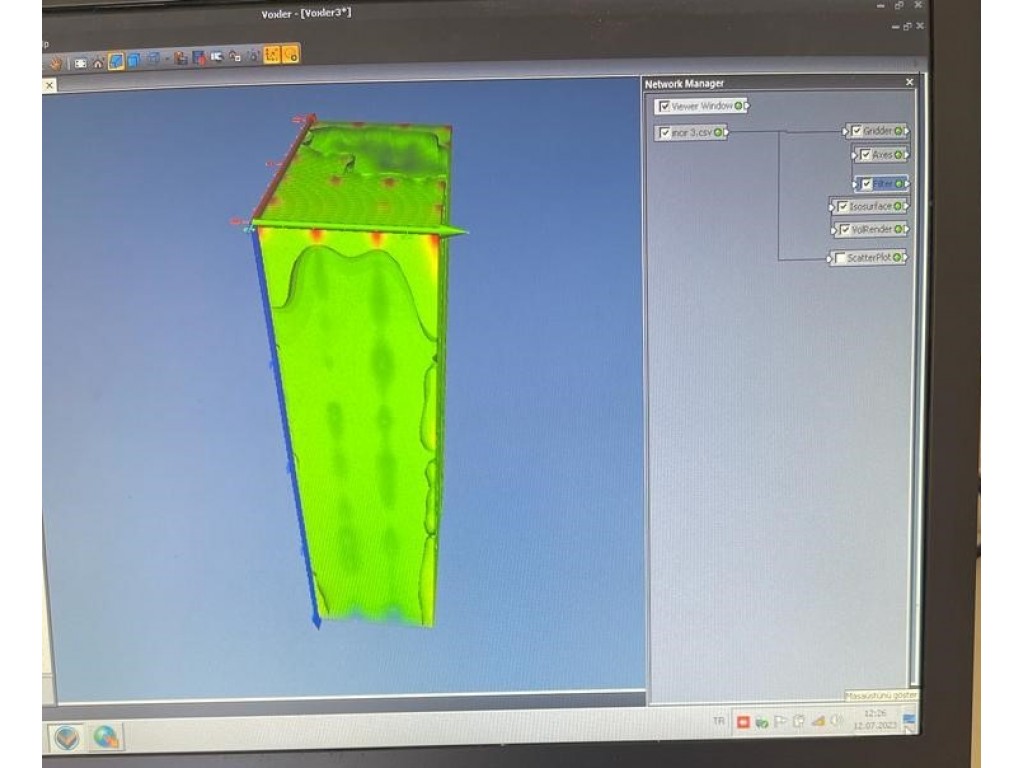

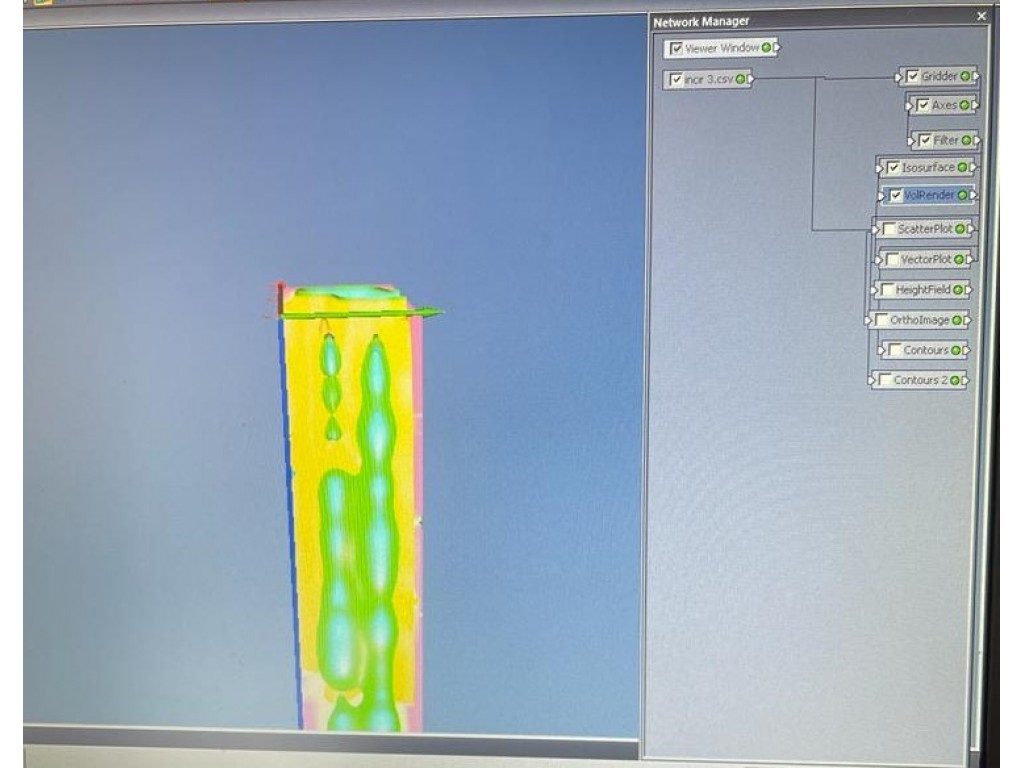

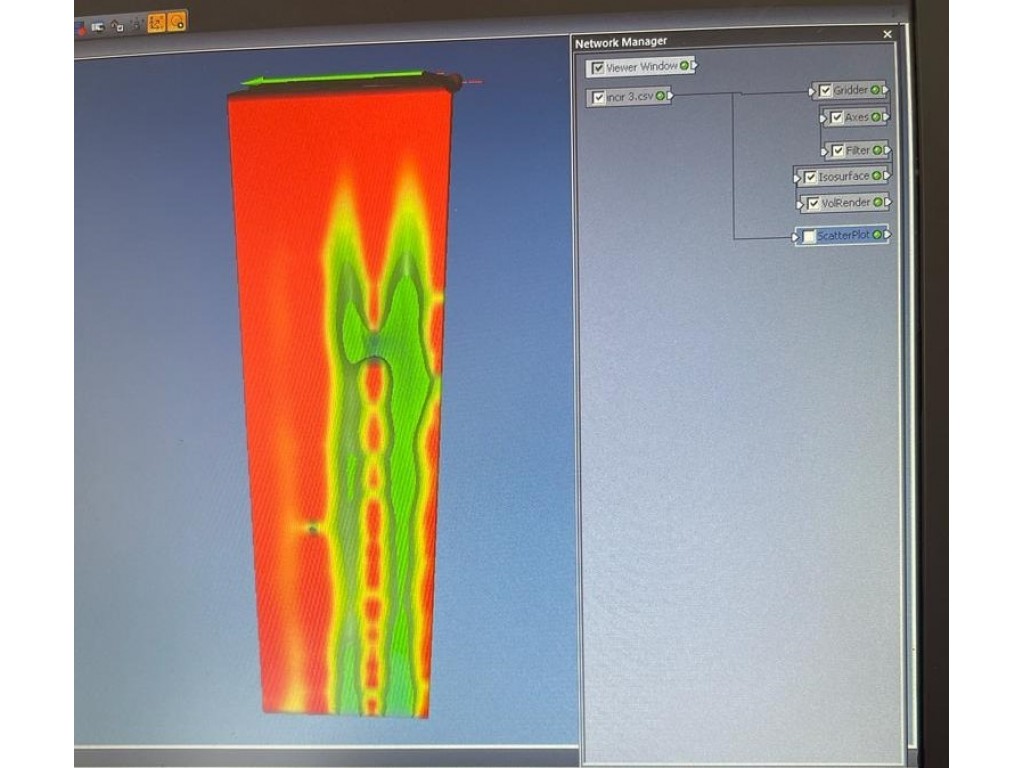

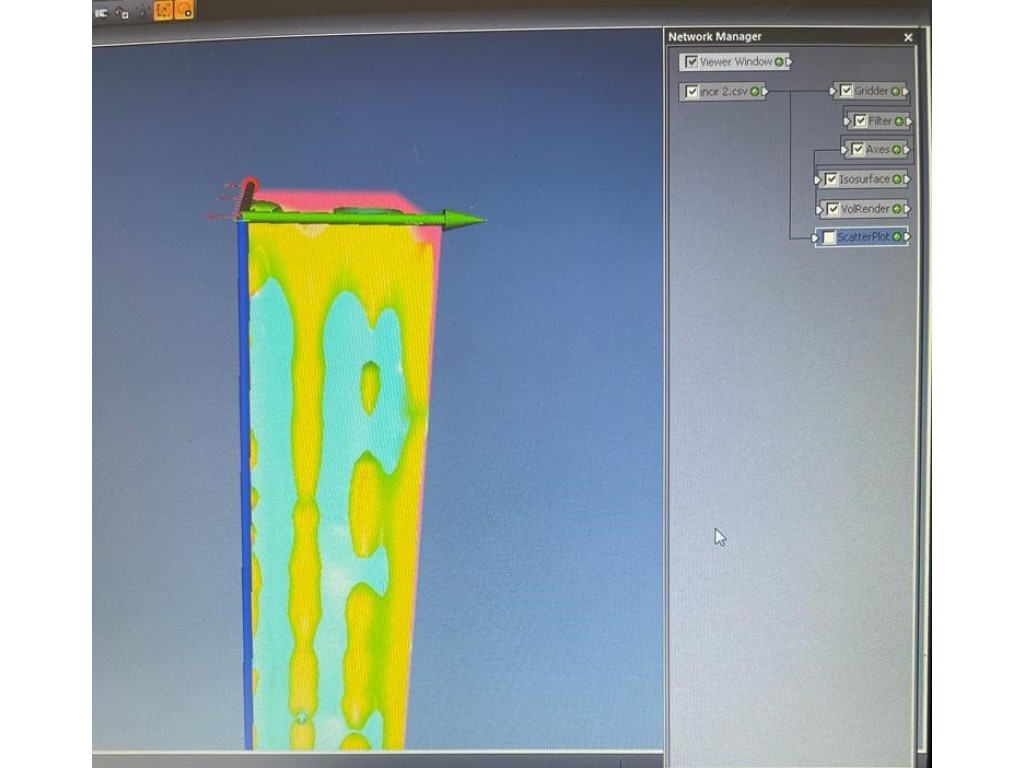

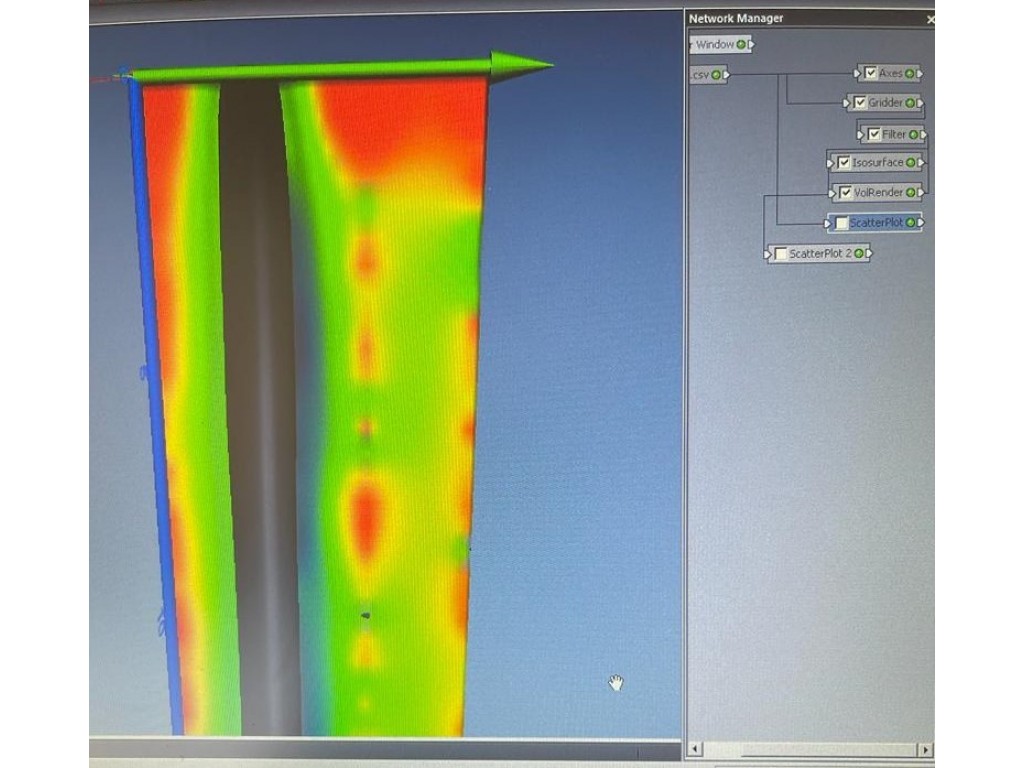

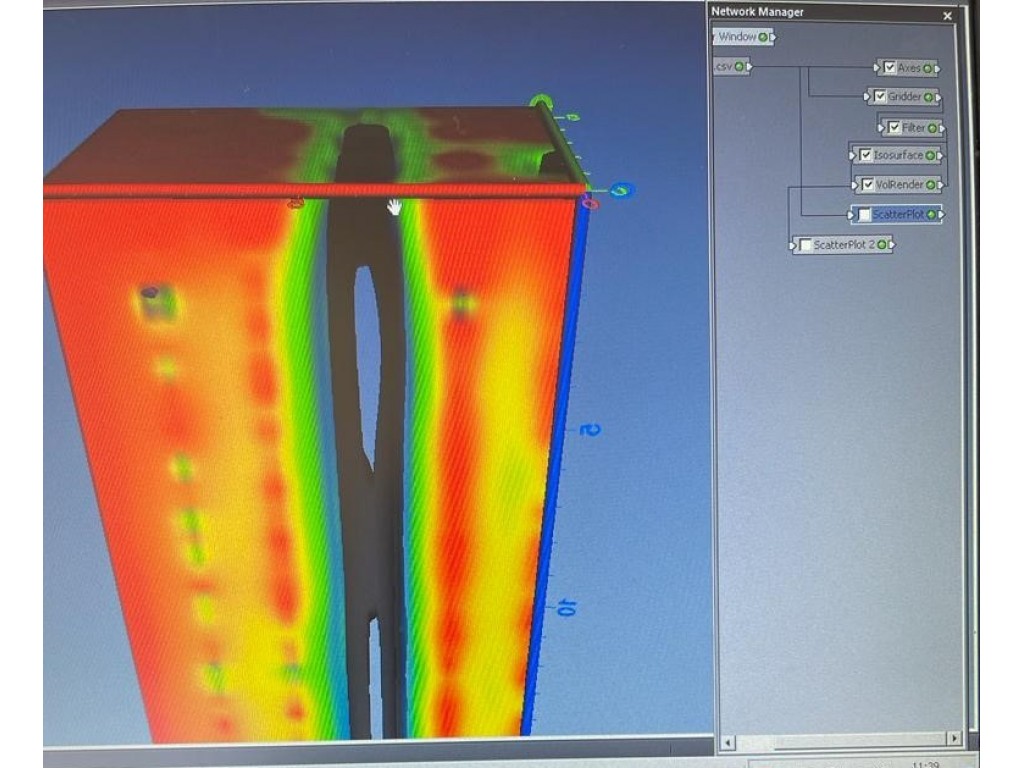

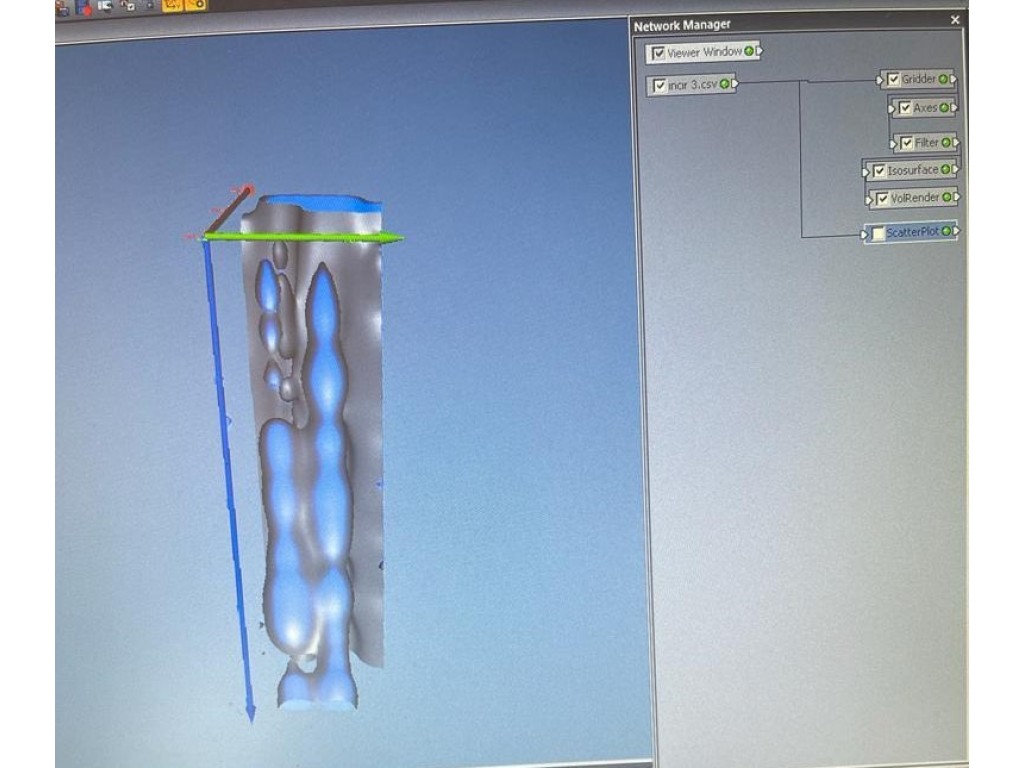

Yazılım:-Spektrum Analizör-2D Görselleştirme: Stone Age-3D Görselleştirme: Golden Surfer Voxler



Slm arkadaşlar  öyle verilen eğitim olsun okunan kullanım kılavuzları. Olsun hatta YouTube izlenen kullanım ayarları olsun,,esas kullanıcıya cihazı tanıması adına anlaması adına ayarları tam çözmesi adına fikir verir ve öğretici olur,,, ve edinilen o tecrübeler,le cihaz sahibi arkadaşlar esas çıktıkları arazinin toprak ve mineral yapısına göre ayarları yapar ve aramaya çıkarlar,,,, öyle bir tek öğrenilen ayarlar,la gün boyu arazide arama yapılmaz,,,her arazi yapısına göre farklı toprak ayarları ve menü ayarları yapılır,,,, kaldığı velevki o anki arazide yada tarlada  güzel bir ayar yapmış olsanız bile,,biraz dolaşıp diğer bir tarla,ya geçtiğiniz,de cihazınız hep yeni toprak ayarı ve menü ayarı bile isteye bilir,,,




O yüzden en önemli husus cihaz satın alicak arkadaşlar ön bilgi amaçlı eğitim alsalar bile esas olan kendilerini geliştirmeleri ve hem cihaza hemde menüsüne hakim olmalarıdır ancak o zaman değişkenlik gösteren araziler,de randiman alabilirler.



Cihazlarla nereler aranmalı bu benim tecrübelerim...




Örene girildiğinde ilk bina içi ve duvarın içi . .



Özellikle Yunan öreninde dik taş kaya altı ve yarıklar . .



Ören yamaçları etekler . .



Ören dışları kaçış noktaları ve unutmayın ki saklama paralar derin olmaz en fazla 50 cm .



Kale yamaçları kale sur duvarı içi ve dipleri .




Çivi deyip geçmeyin


Kabara dediğimiz çadır çivileri...Aslında çadır çivileri biraz daha küçük oluyor raptiye büyüklüğünde, evet bu çivilerin özellikle çok yoğun neredeyse metrekare ye 8/10 tane  olduğu bölgelerde gurup para çıkma olasılığı var, fakat bölgenin konaklama bölgesi olması ve konaklayanlarında asker olması şart, işin Aslı savaşa giden askerler belli bölgelerde konaklama yaptığında çadır kurarlar, ve bu çiviler çadır çivileridir. Çadır içinde 50 / 60 cm ye asker kılıcını yere batırıp kumbara yapar ve paraları diğer askerler tarafından çalınmasın diye o kılıcı batırdığı yere atarlar, böylelikle savaşta ölen o paraları geri alamayan askerlerden kalma gurup paralardır... çadırlar sökülüp toplandıktan sonra o çiviler haliyle o bölgede yoğun bir şekilde kalır, böylesi bir bölgeyi bulmak mühim olanıdır...bara dediğimiz çadır çivileri...Aslında çadır çivileri biraz daha küçük oluyor raptiye büyüklüğünde, evet bu çivilerin özellikle çok yoğun neredeyse metrekare ye 8/10 tane  olduğu bölgelerde gurup para çıkma olasılığı var, fakat bölgenin konaklama bölgesi olması ve konaklayanlarında asker olması şart, işin Aslı savaşa giden askerler belli bölgelerde konaklama yaptığında çadır kurarlar, ve bu çiviler çadır çivileridir. Çadır içinde 50 / 60 cm ye asker kılıcını yere batırıp kumbara yapar ve paraları diğer askerler tarafından çalınmasın diye o kılıcı batırdığı yere atarlar, böylelikle savaşta ölen o paraları geri alamayan askerlerden kalma gurup paralardır... çadırlar sökülüp toplandıktan sonra o çiviler haliyle o bölgede yoğun bir şekilde kalır, böylesi bir bölgeyi bulmak mühim olanıdır...
